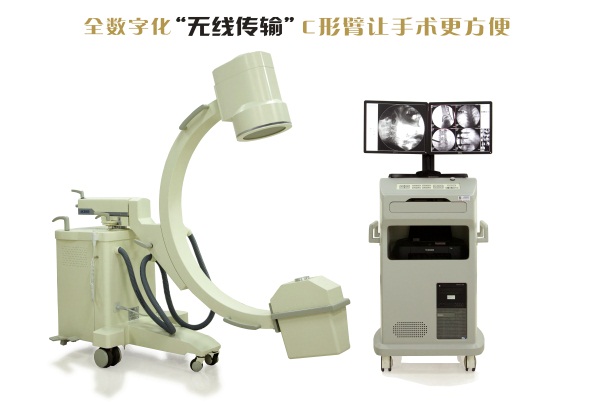

 全数字化“无线传输”C形臂影像系统





        2013年全新推出全球首款通过无线传输技术的数字化百万像素C形臂,此款无线传输的数字化百万像素C形臂摆脱了现有技术的限制,使C形臂主机和图像处理工作站不需要有线连接,实现了无线传输动态图像与数据,可实现一台C形臂主机支撑多台图像处理工作站,极大的改变了手术的灵活性和工作流程,最大限度的减少医院重复投资,提高了工作效率,为临床的各种手术灵活性、方便性带来了全新的突破。



手术中使用C形臂的烦恼





移动时需要多人协助                                      C形臂操作人员工作量大、麻烦



连接大线容易损坏影响手术                           C形臂主机与工作站只能一对一工作

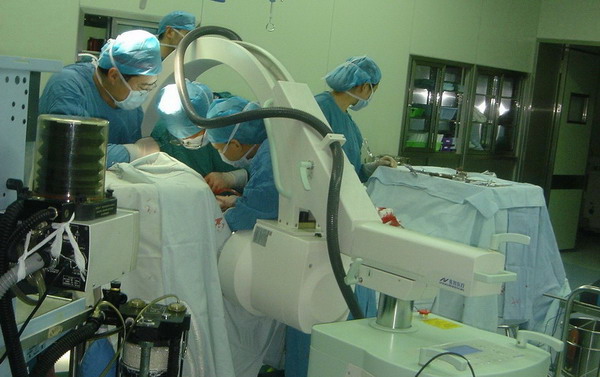

手术中使用全数字化无线传输C形臂影像系统

为临床的各种手术灵活性、方便性带来了全新的突破!



1)摆脱现有技术限制---实现无线传输动态图像与数据。

2)一人独立操作---完成C形臂移动和曝光。

3)实现一台C形臂主机支撑多台图像处理工作站。

4)智能低剂量变帧透视,在保证图像质量的同时大幅降低曝光剂量。

5)改变手术灵活性和工作流程。

6)节省手术时间提高手术效率。



全数字化“无线传输”C形臂影像系统





简单易用:移动灵活方便,使用安全,符合骨科手术操作的要求,所有操作均可由非放射人员在五步内轻松完成。

1、插上电源,打开开关;    2、对准照射部位;    3、踩下脚踏开关;

4、自动调节图像亮度和曝光参数以获取最佳图像质量;

5、通过“无线传输”图像处理系统(工作站)完成图像的实时处理及后处理并打印病例诊断报告。





激光定位器:术中精确定位,实现先定位后透视,避免反复曝光。









人文关怀---智能低剂量变帧透视技术的运用

根据被透视物运动或静止及球管温度智能调节采集帧率,透视运动物体也能得到清晰锐利的图像,透视剂量大幅降低!



一键设置 ---多种自动剂量透视模式的运用





多种透视模式:手动透视、自动透视(四肢、腹部、脊柱 )透视模式。



自动剂量透视根据人体组织密度自动设定优化曝光参数。所有操作均可由非放射人员根据透视体位不同通过自动剂量透视模式选择(一键设置),轻松完成透视。



智能脉冲透视技术:采用高清晰度130万像素数字摄像机,运用领先的智能脉冲技术,动调整脉冲频率,透视运动物体也能得到清晰锐利的图像。



130万像素数字摄像机:1280×1024×10bit



图像清晰度:线对分辨率:22 lp/cm灰度等级:10级(可以提供产品检验报告)





40万像素线对卡透视图(8级;12 lp/cm)                   130万像素线对卡透视图(10级;22 lp/cm



数字摄影(数字点片):普通屏片摄, 影已经淘汰,数字摄影可以获得更好的临床图像。

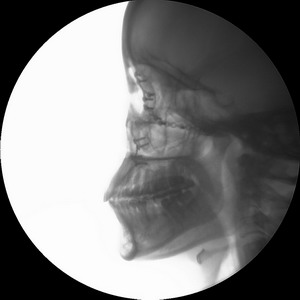

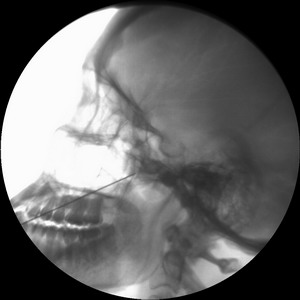

130万像素与40万像素成像对比





40万像素成像                                               130万像素成像



40万像素成像                                               130万像素成像



智能曝光剂量控制:无论被照物体处于增强器的边缘区域还是中心区域,都能获得质量一致的成像效果,减少曝光剂量。





其他同类产品的图像通常过暗                                             图像层次丰富无过暗现象



摄像机虚拟旋转功能:无射线下实现数字图像左右360°角度旋转,方便医生的观看。

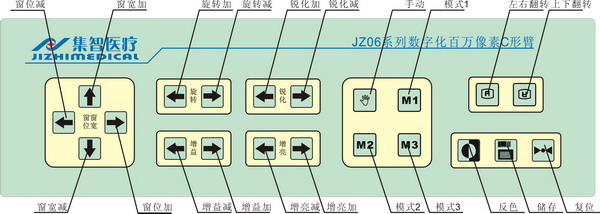

“无线传输”数字图像处理系统(工作站)



模式编程:用户可自定义图像处理参数或选择三种固定模式,以获取最佳临床图像,启动后便可投入使用。





智能灰度调节:帮助医生看见正常情况下无法观察到的图像层次,使图像具有骨骼和软组织兼得的效果。







智能降噪处理:消除运动所产生的伪影。



智能金属识别:降低金属敏感性,确保图像一致性.







实时锐化处理                                   实时降噪处理
 把图像中原本模糊的边缘变得更加清晰                            降低噪声,提高图像清晰度



实时窗宽、窗位处理                                实时增益处理
       通过对窗宽、窗位的调节,                                            对图像信号进行放大,
显示不同亮度层次的图像,以获取所需的图像。             可减少X射线剂量,适合超大体型病人。




1台25寸液晶显示器:方便医生观察术中正侧位图像。

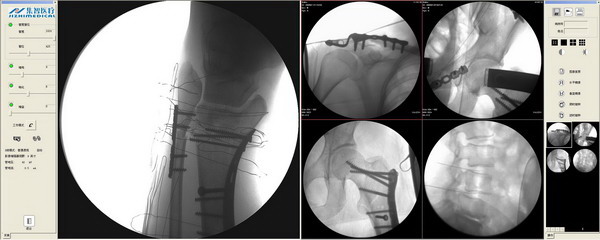

图像多幅显示

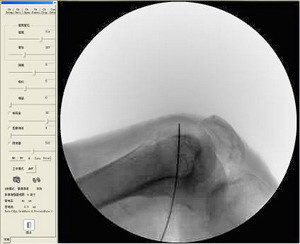

图像经图像软件处理前后对比



        处理前                                                                处理后



图像存储及打印图像保存为DICOMJPGAVI格式,方便医生在任意时间快速进行图像调阅、传输及打印。



产品动态升级:一台C形臂主机支撑多台无线传输图像处理系统(工作站),根据医院手术量的增加,只需要增加无线传输图像处理系统(工作站)即可满足手术量增加需求,减少医院重复投资。

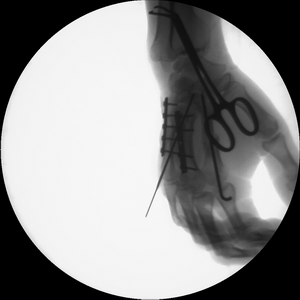

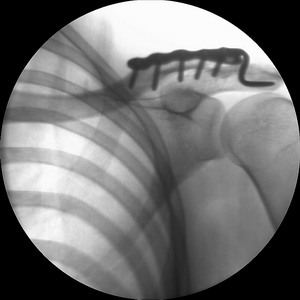

高清晰临床动态图像

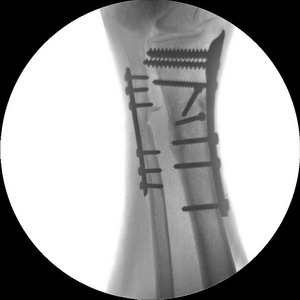

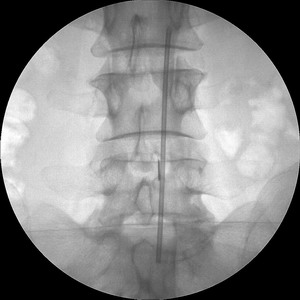

高清晰临床图像



























,



















智能数字影功能(选配):背景识别功能,消除成像背景浮雕技术。



开放的系统升级:可选配DSA软件包,用于输卵管造影、ERCP造影、周边血管造影等介入手术。



高清晰造影临床图像
